~車両無線機の取付~

2016年7月22日

営業統括事業部

小林です。



今回は田中電気の仕事の一つ

車両無線機の取付について紹介します。



取付に必要な機材は



1、アンテナ

2、無線機

3、電源ケーブル

4、工具、部材

になります。



無線機の種類や車種により異なりますが基本はこの構成です。













1、アンテナ設置、通線

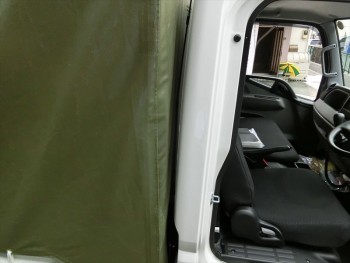

1































アンテナ設置作業はケーブルを車内に引き込む必要があります。

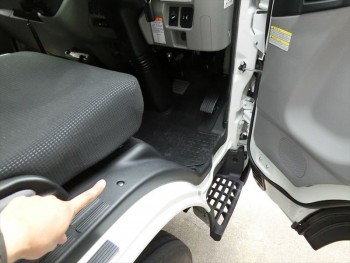

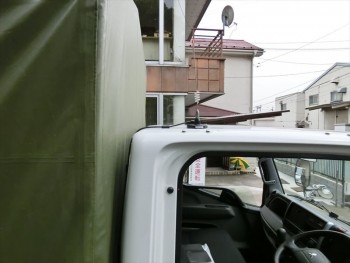

アンテナ通線(車外)









2



























車外に通線する際ケーブルが露出する為、障害物などに当たると断線する恐れがあります。

写真では見えづらいですが、専用の部材でケーブルを数箇所固定います。

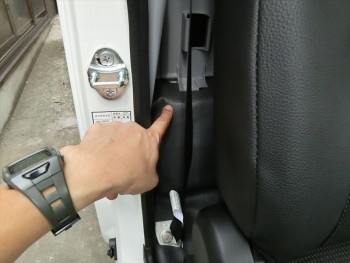

アンテナ通線(車内)









3



























4





























車内のアンテナ通線の際は極力ケーブルが見えないようにしています。







2、無線機設置

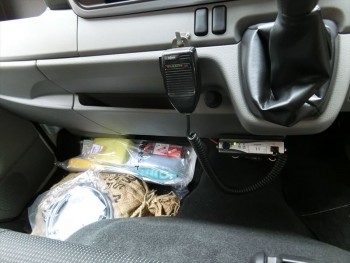

5



























無線機の設置に関しては



1、運転中邪魔にならないところ

2、運転手が操作しやすいところにマイクを設置する。



どちらとも事前にお客様に確認します。







 3、電源ケーブル通線

車両の電源(12V又は24V)を無線機に供給するため必要になります。

ケーブルには赤線(プラス)、黒線(マイナス)とありそれぞれ接続します。



アンテナ、電源ケーブルを無線機につなげ、お客様の無線機と通話テストし

問題なければ完了です。



作業時間は大体30分~1時間程です。









今の時期は気温が高く車外でも車内でも汗が止まりません。

水分補給をこまめにとり、安全作業に取り組みます。
