デジタルタコグラフ YDX-7
2019.11.21
デジタルタコグラフとは
デジタルタコグラフとは、運行記録計の一種で車両（トラック・タクシー等）の運行にかかる、速度・距離・時間（法３要素）を 自動的に記録し、メモリーカード等に保存するシステム（装置）です。
従来型のいわゆるタコグラフは、タコチャートと呼ばれる円盤状の記録用紙にグラフを書き込むアナログ方式で、デジタルタコグラフは運行記録を数値データで扱うため、アナログのタコグラフに比べて後の解析がしやすいという長所があります。
デジタルタコグラフは業務として車両を運行する業種における運行管理システムとして導入が進められつつあり、車両総重量8t以上の大型トラックに加え、7t以上の車両にも装着が義務付けとなっています。
また、事故発生時の状況記録を主な目的とする装置としてドライブレコーダーもございます。
従来型のいわゆるタコグラフは、タコチャートと呼ばれる円盤状の記録用紙にグラフを書き込むアナログ方式で、デジタルタコグラフは運行記録を数値データで扱うため、アナログのタコグラフに比べて後の解析がしやすいという長所があります。
デジタルタコグラフは業務として車両を運行する業種における運行管理システムとして導入が進められつつあり、車両総重量8t以上の大型トラックに加え、7t以上の車両にも装着が義務付けとなっています。
また、事故発生時の状況記録を主な目的とする装置としてドライブレコーダーもございます。

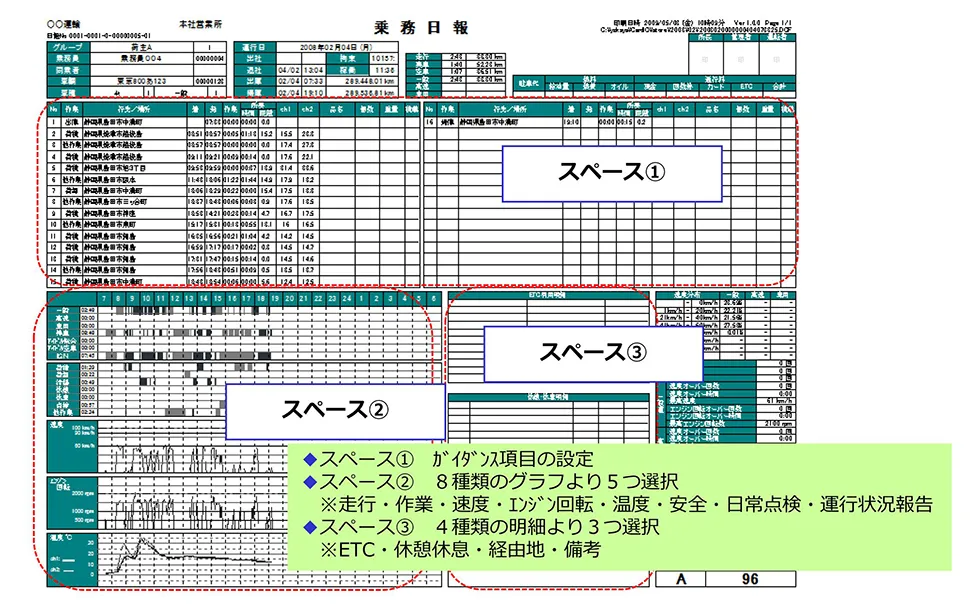

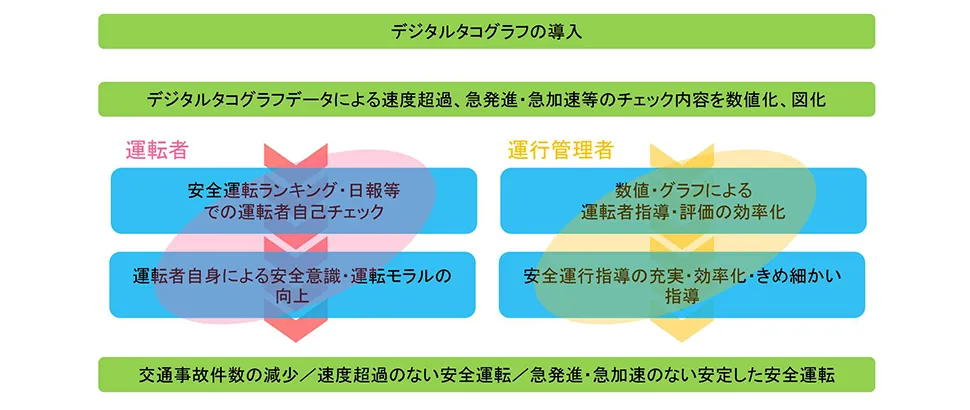

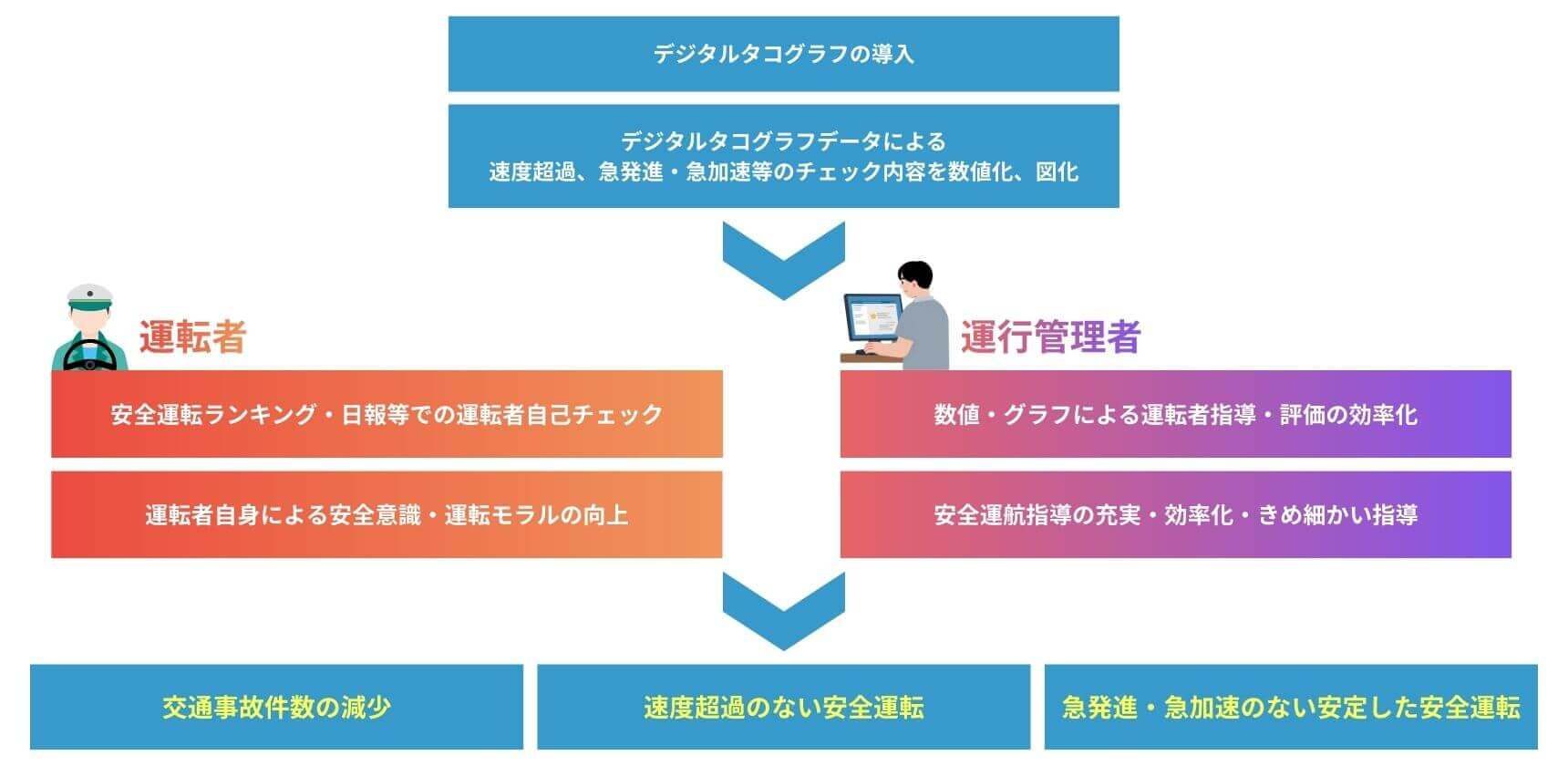

デジタルタコグラフを用いた安全運行教育

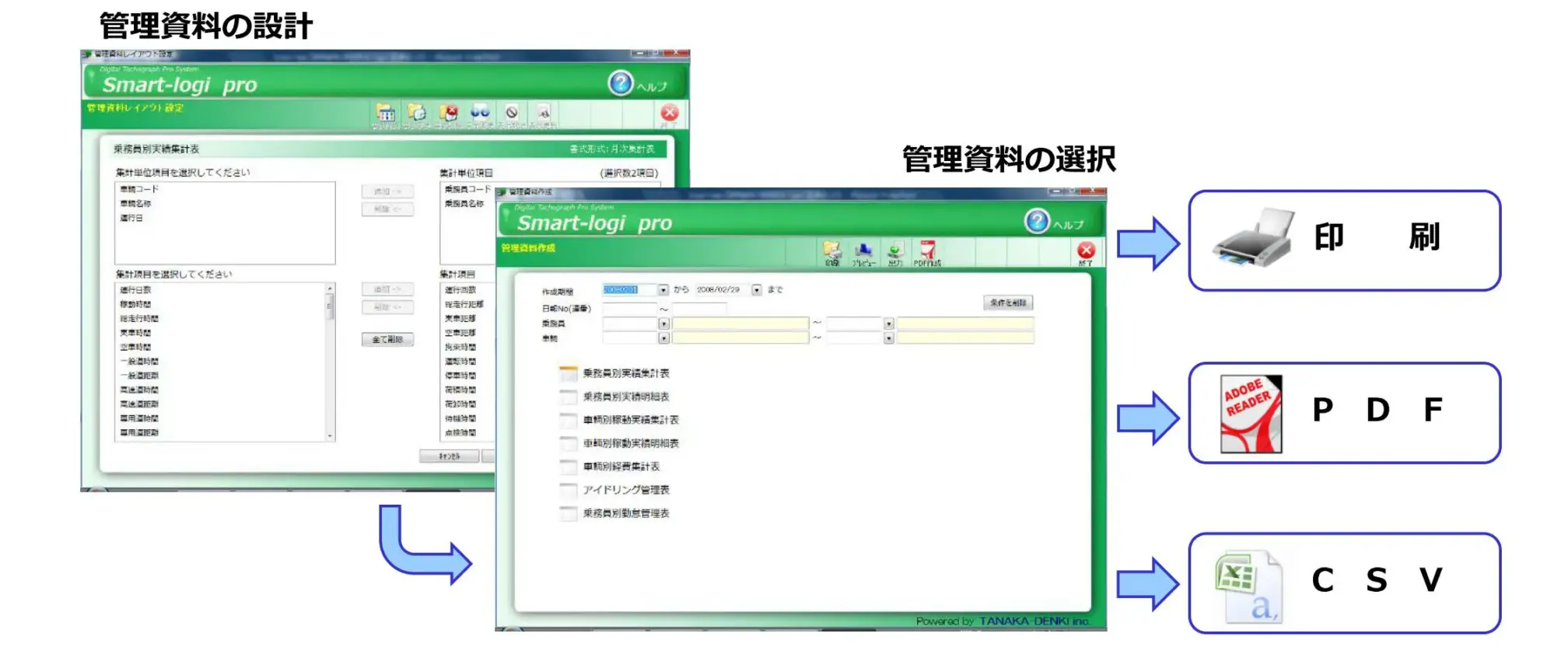

デジタルタコグラフのデータと利用ソフト（読み取り装置）を活用することは、短時間での判定によるタイムリーな運転者の指導や自己分析ができる等、普段の運行管理の実効性をさらに高める手段のひとつとなっています。

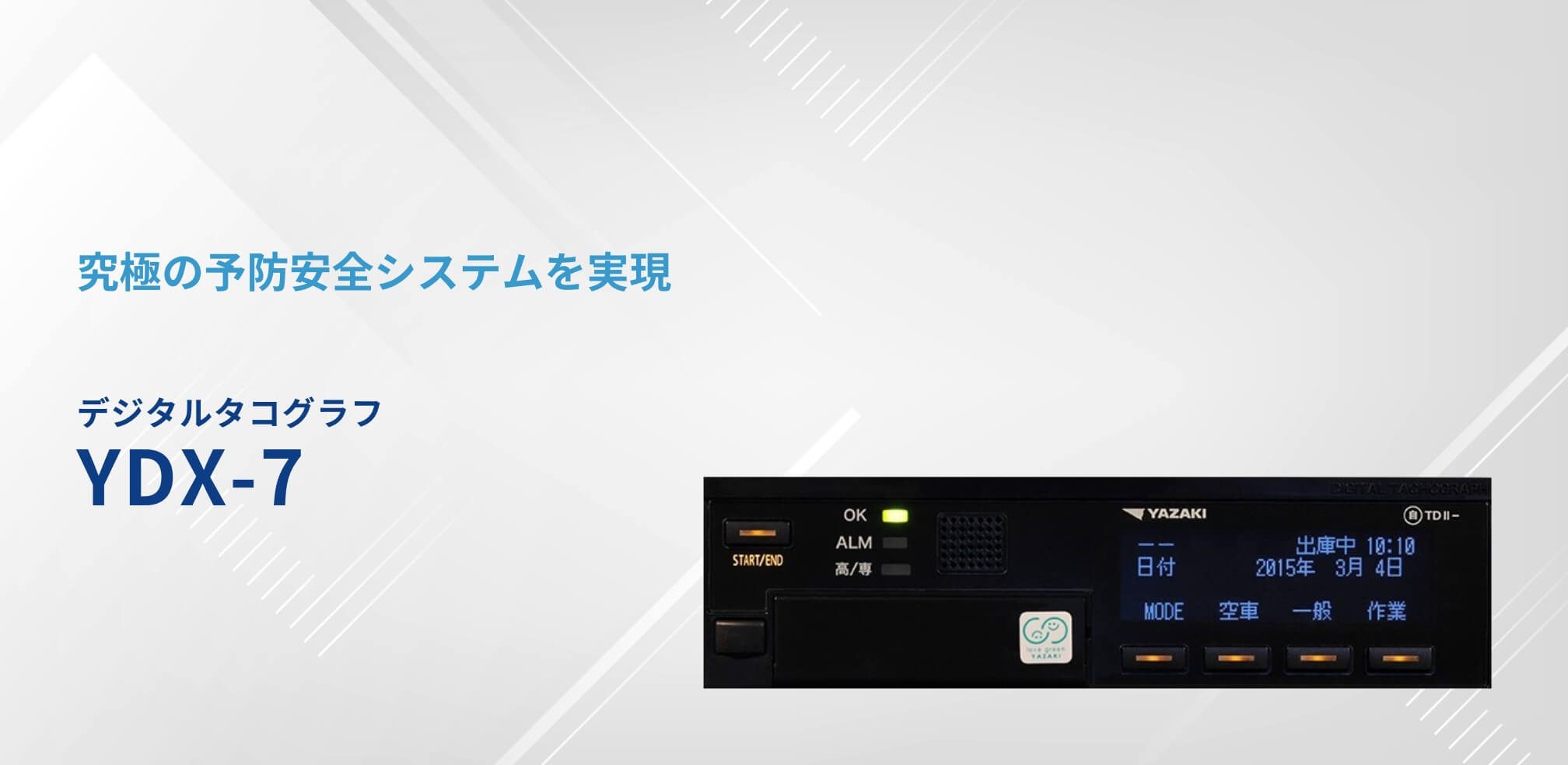

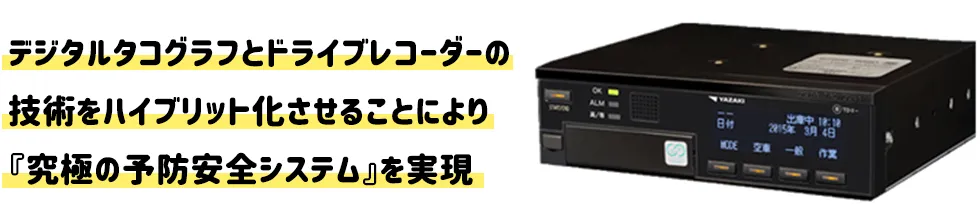

ハイブリッド型 デジタルタコグラフ YDX-7
特長
3タイプの解析方式
TYPE01：SDカード方式
本体にはSDカードを2ポート準備いたしました。
従来よりの運用形態を継承することが可能です。
従来よりの運用形態を継承することが可能です。
TYPE02：通信（LTE）方式
LTE通信ユニットにより高速データ転送により大容量の画像データ送信を可能といたします。
また、通信型デジタコとしての運用も可能です。
また、通信型デジタコとしての運用も可能です。
TYPE03：無線LAN方式
無線LANモジュールを取り付けることで、各種機器や無線LAN転送を実現いたします。
充実した画像解析機能

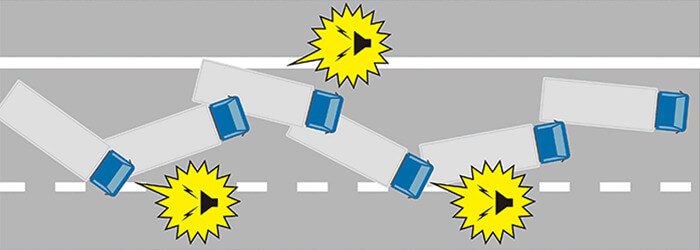

車線逸脱警報
車線逸脱、ふらつき運転の際、警告を行ないます。

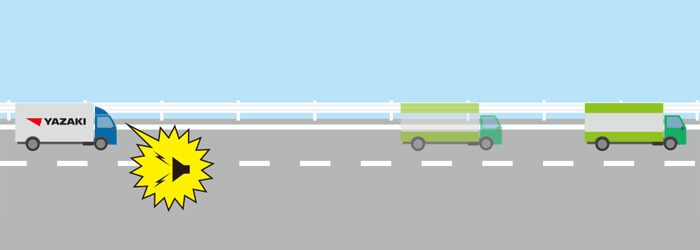

前方車両接近警報
前方車との車間距離を計測し、警告を行ないます。

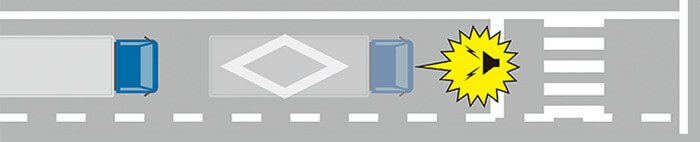

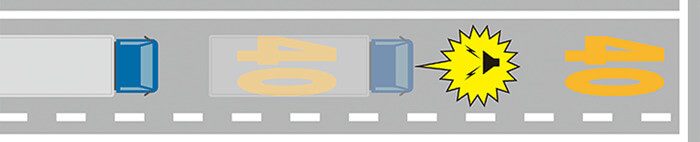

路面標示警報
制限速度、横断歩道の路面標示を認識し、車両挙動に応じて注意喚起の警告を行ないます。
ひし形（横断歩道あり）
制限速度標示

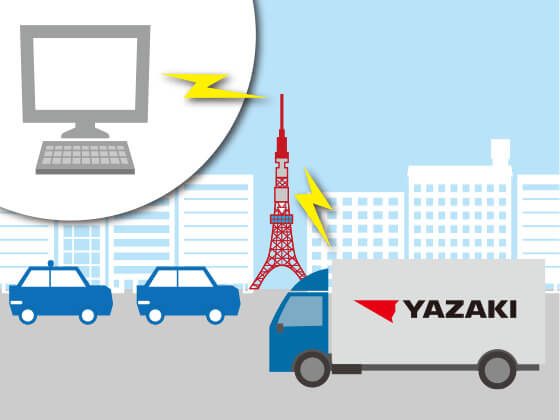

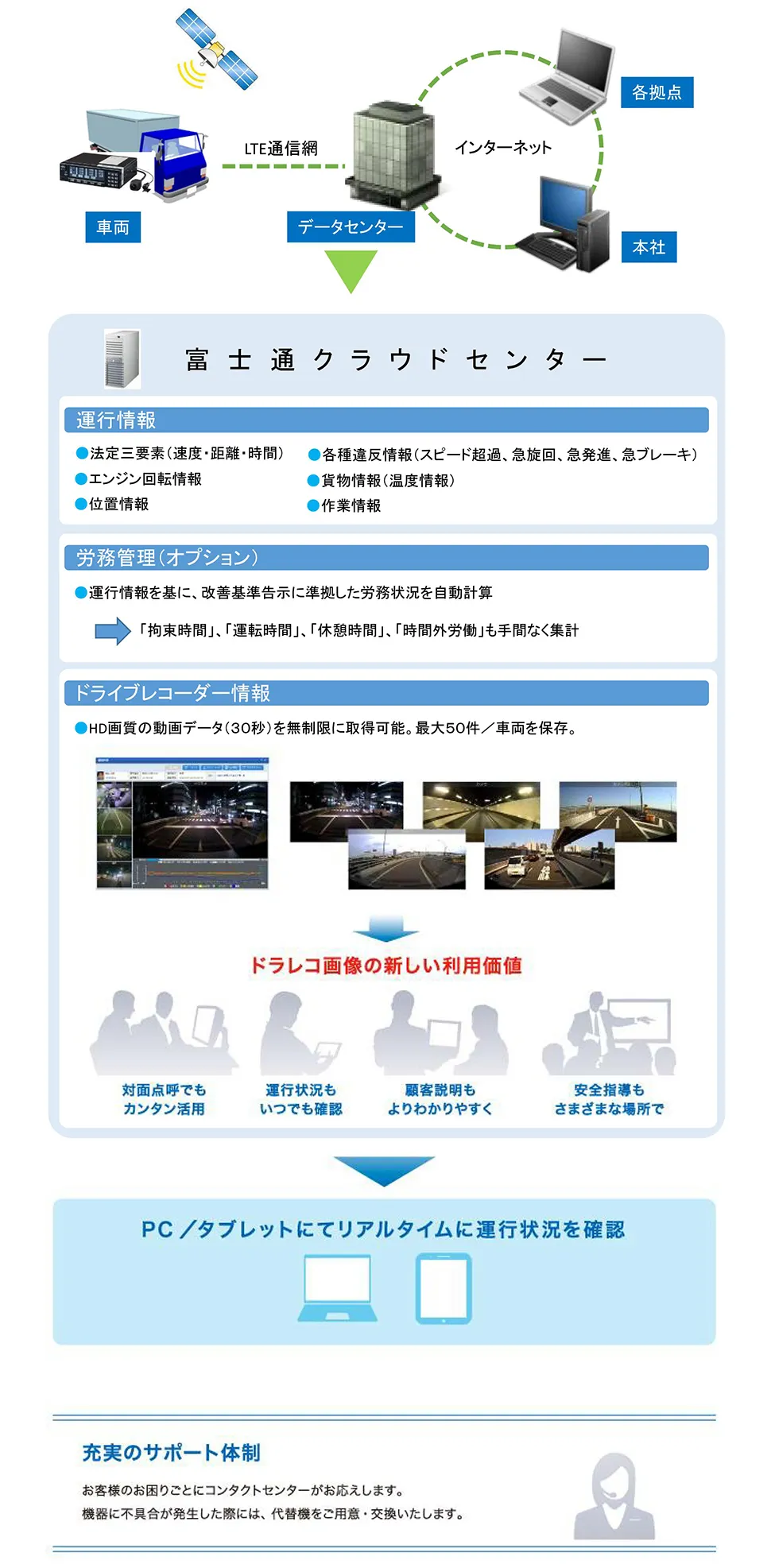

LTE通信を利用した記録データの送信
LTE通信を利用し、衝撃検知時、乗務員による手動操作が行われた際に、ドラレコ画像を事務所側PCに送信します。
また、事務所より車両に対し、画像送信を要求することも可能です。
また、事務所より車両に対し、画像送信を要求することも可能です。
関連商品・関連サービス

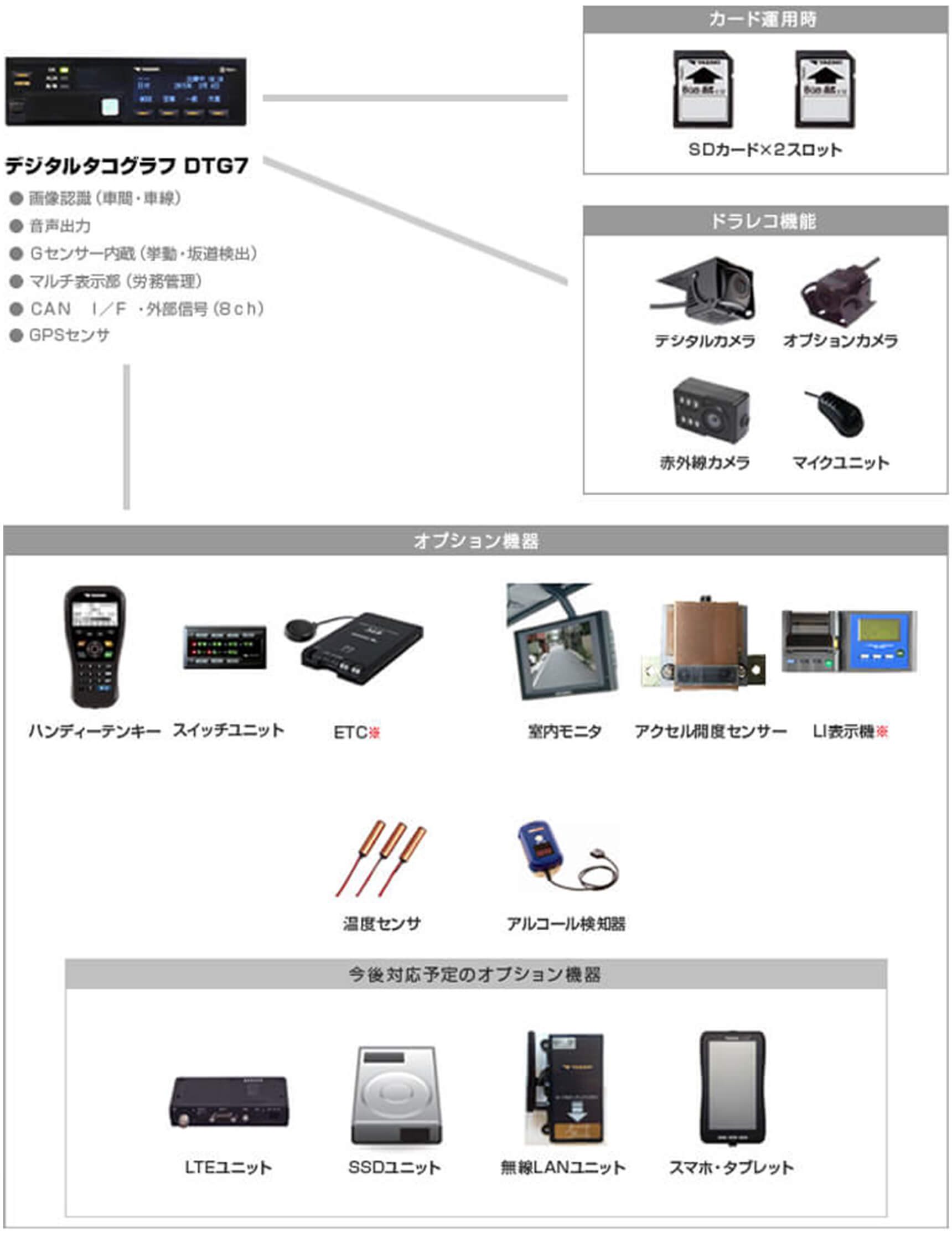

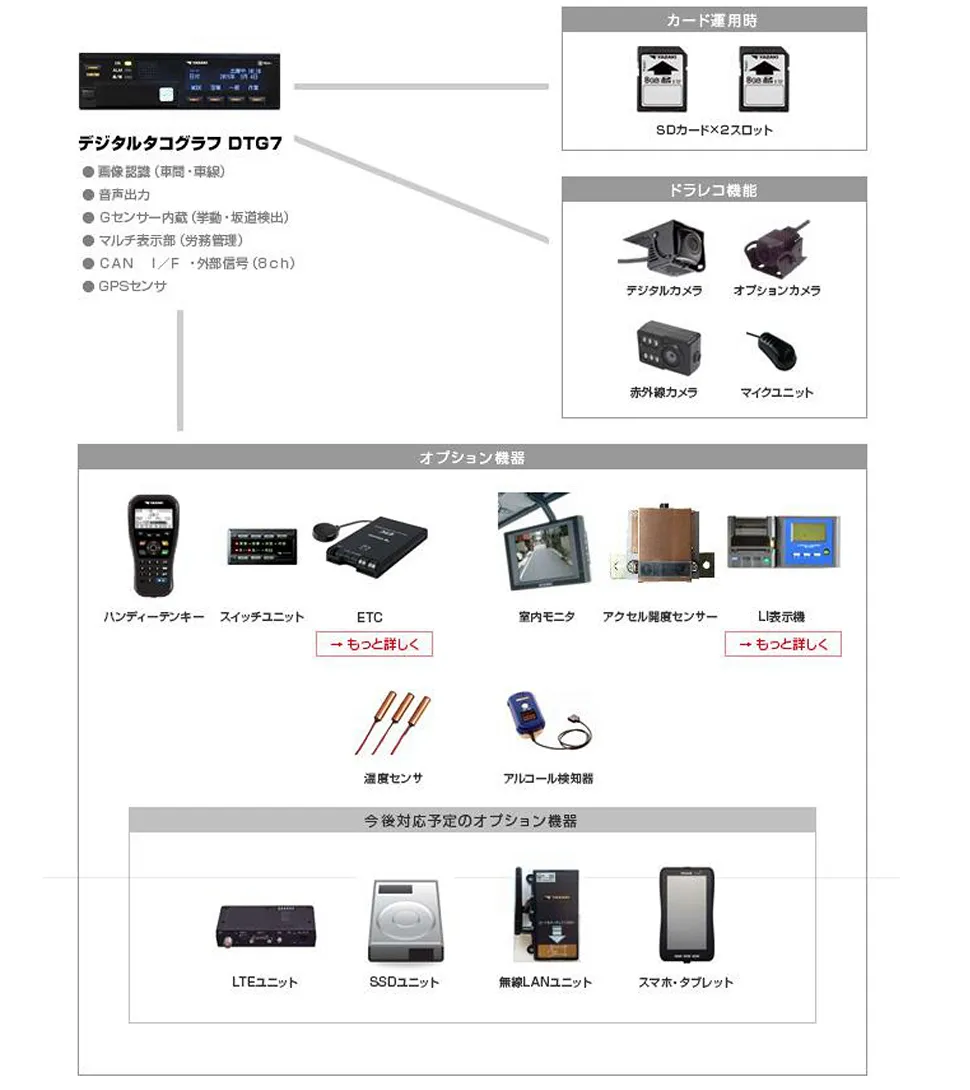

基本システム
関連サービス
AI運転診断サービス
デジタルタコグラフの数百万に上る運送会社の運行・事故データを取得。
AIを活用してこれらビックデータを解析し、大量データと事実に基づく信頼性の高い事故予測を実現します。
AIを活用してこれらビックデータを解析し、大量データと事実に基づく信頼性の高い事故予測を実現します。
詳細（スペック）
ハードスペック（YDX-7本体）
| 使用電圧 | 12V系、24V系共用 |
|---|---|
| 消費電流 | BATT：24V IGNON(出入庫関係なし)：最大400mA IGNOFF入庫中：最大15mA BATT：24V、6カメラ接続時 IGNON(出入庫関係なし)：最大700mA IGNOFF入庫中：最大15mA |
| データバックアップ時間 | デジタコデータ：常時保持(不揮発性メモリ) 時計：約24時間(常温) |
| 外形寸法 | 幅：178mm×奥行：150mm×高さ：50mm |
| 重量 | 約1100g |
| 動作温度範囲 | －20℃～＋70℃ |
| 保存温度範囲 | －30℃～＋75℃ |
| カメラ接続数 | 最大6 |
ハードスペック（ドラレコ用カメラ）
| デジタルカメラ | オプションカメラ | カラー赤外線カメラ | 赤外線カメラ | |
|---|---|---|---|---|
| 外形寸法 | W30㎜ × H30㎜ × D45㎜ | W23.4㎜ × H23.4㎜ × D37.7㎜ | W40㎜ × H25.0㎜ × D22.0㎜ | W55.5㎜ × H34.0㎜ × D24.0㎜ |
| 重量 | 約300g | 約60g | 約40g | 約65g |
| 総画素数 | 約100万画素 | 約30万画素 | 約30万画素 | 約25万画素 |
| 画数 | 水平120° 垂直80° | 水平135° 垂直100° | 水平110° 垂直75° | 水平92° 垂直72° |

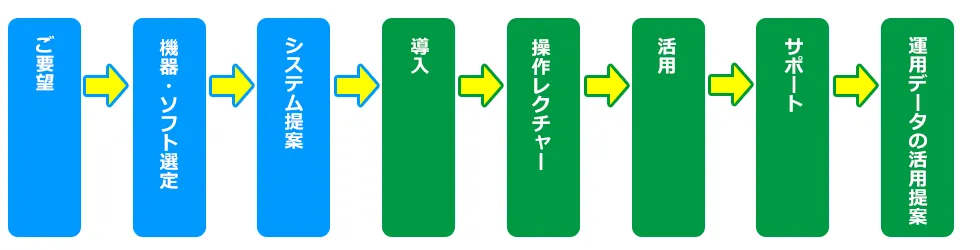

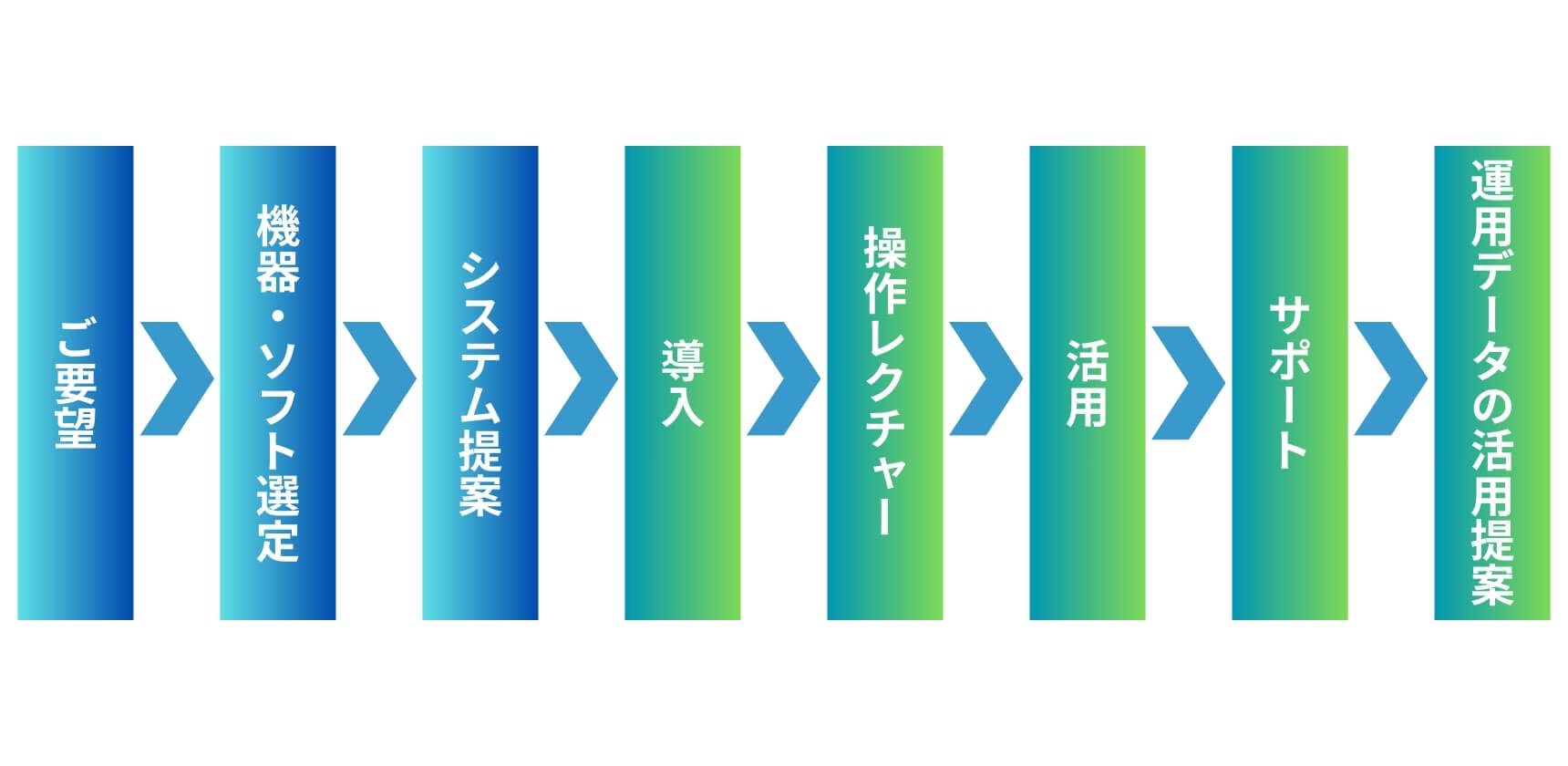

導入までの流れ
