臨時災害放送局 FM送信装置 TD-100

2020年2月28日

「サインネット」はPHSの技術を用板構内専用デジタルコードレスシステムです。

主な用途

①一斉同法通話システム装置として
トランシーバーのように一斉にほかの携帯機へ指示・命令を行うことができ、さらに通話途中の携帯機にも自動で音声が割り込み指示・命令を行うことが可能です。

②緊急時の発報システム(より即時性の高い)として
位置検知システムと連携することで、携帯機の非常ボタンを押下時や職員転倒時(自動)に携帯機がどこで発報下かがモニター表示や音声で瞬時に分かり、緊急時において即時性の高いシステムとなりえます。

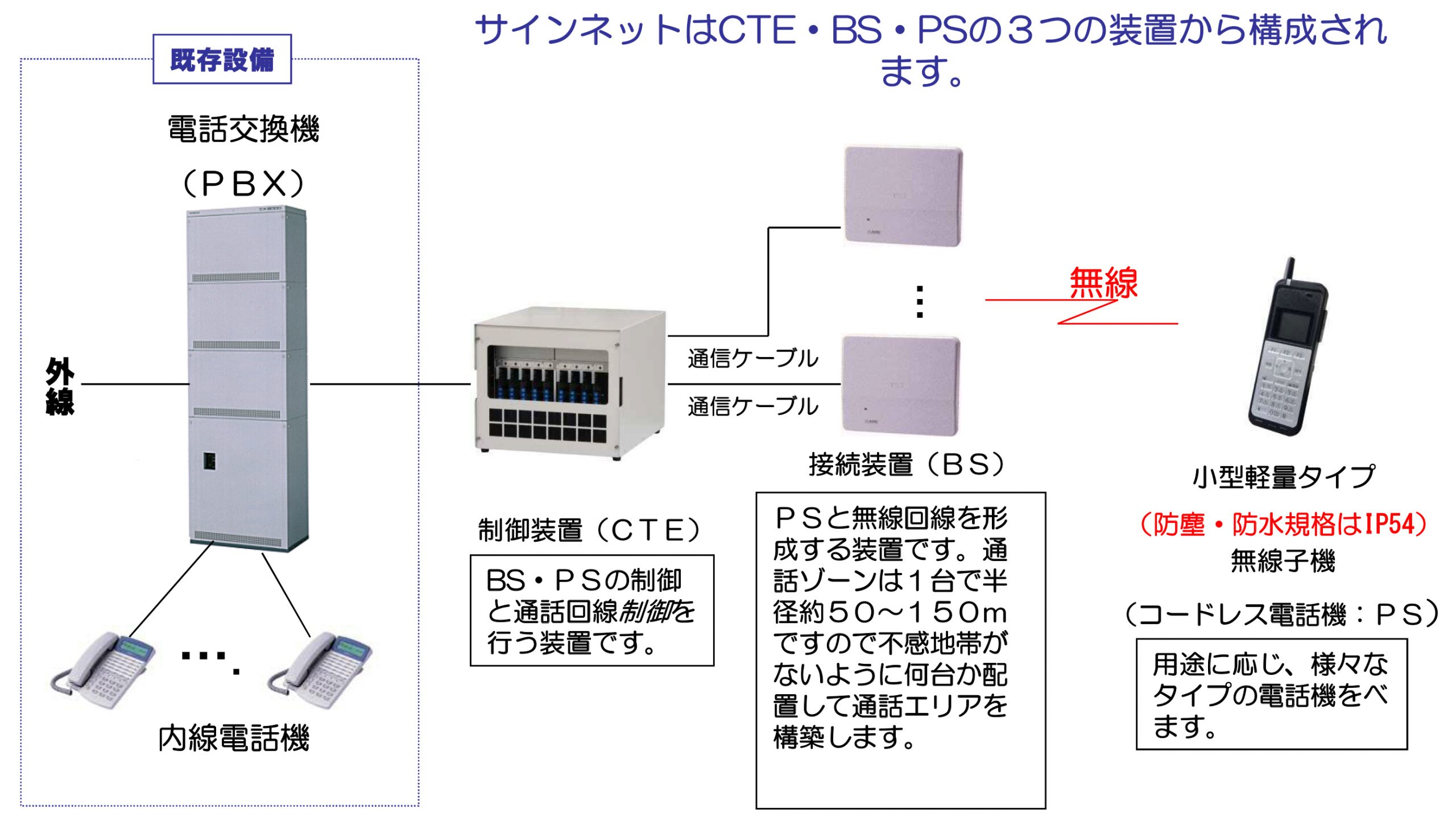

システムイメージ

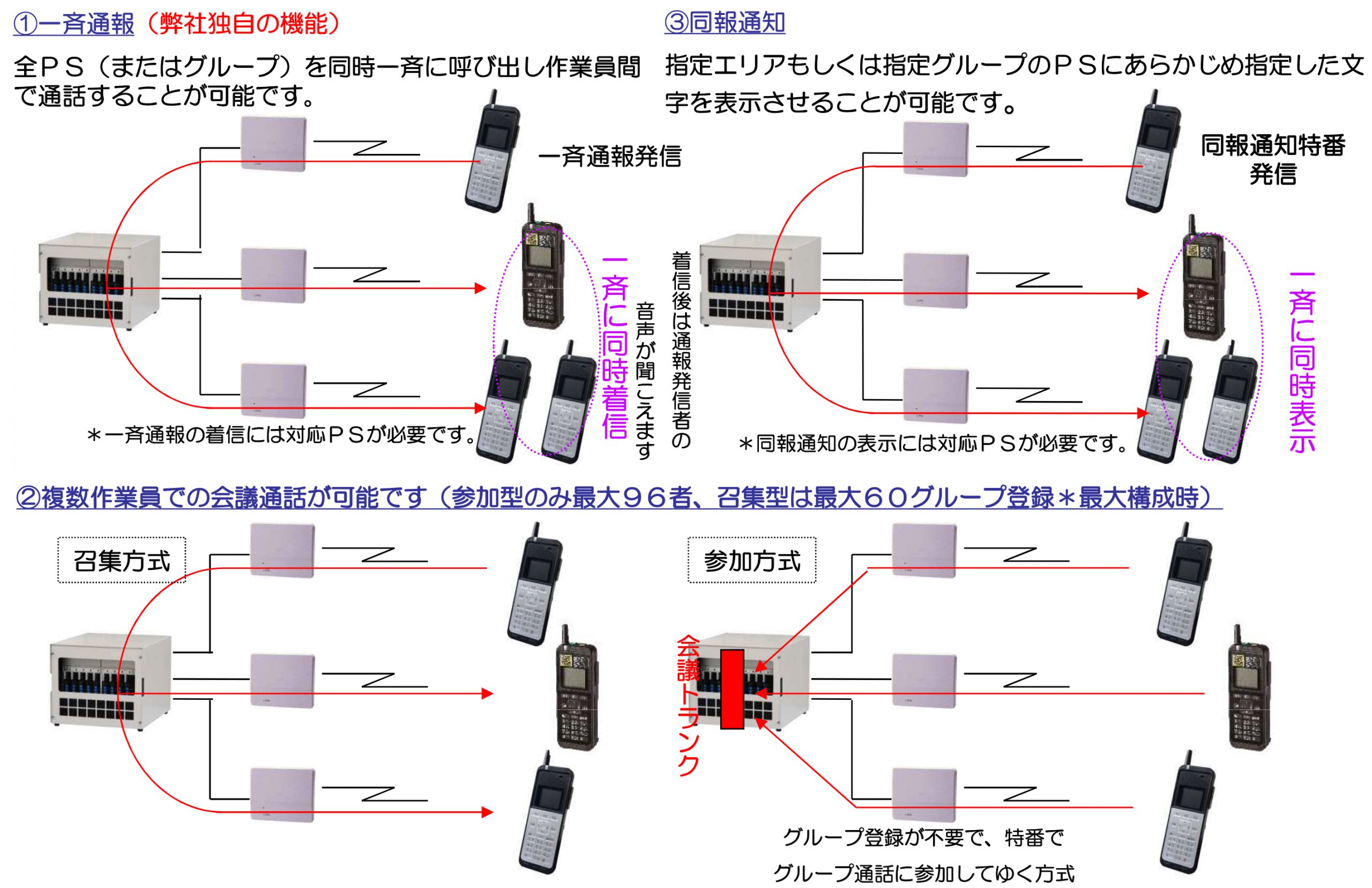

通話イメージ

●通話イメージ①


●通話イメージ②

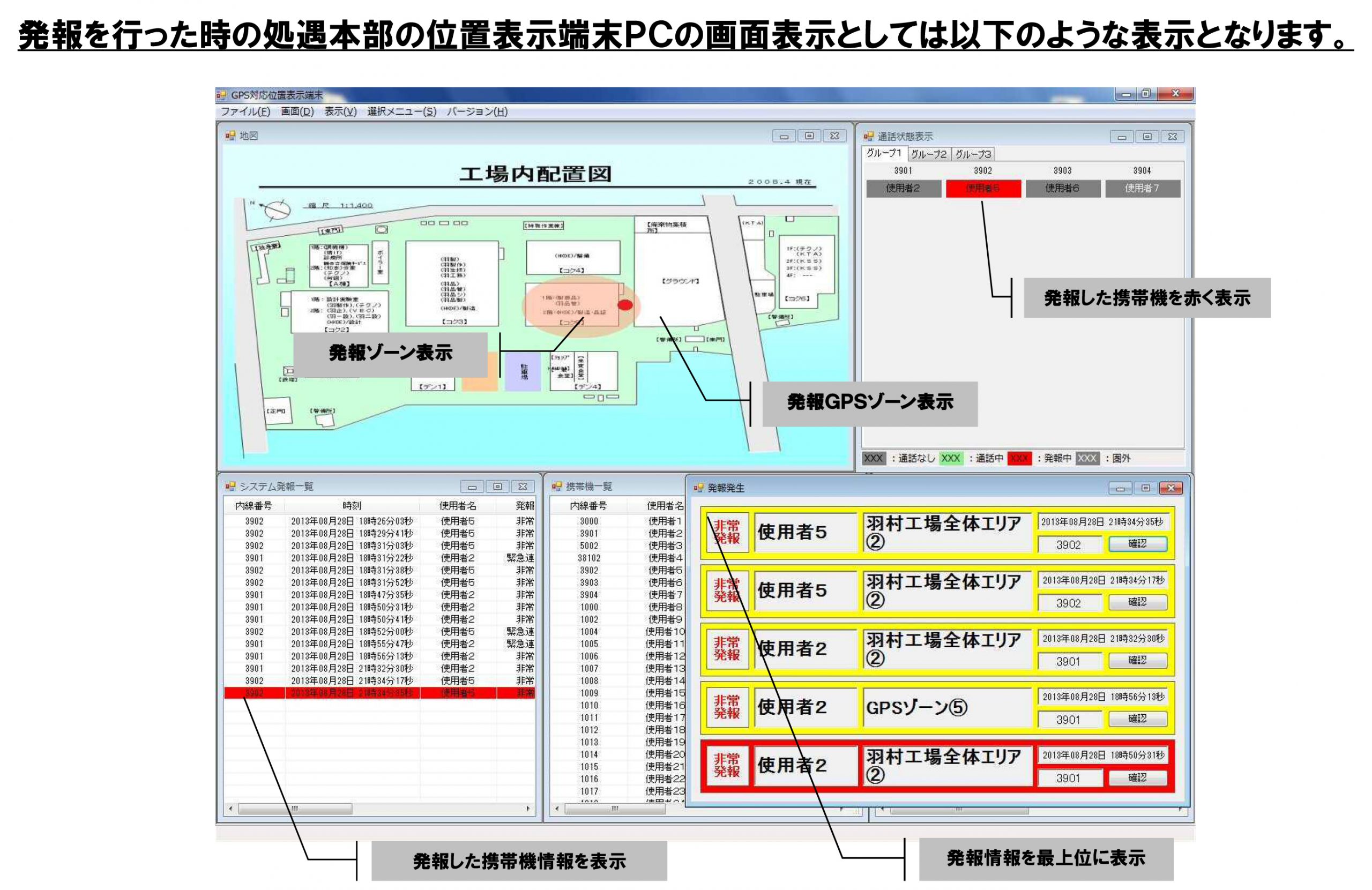

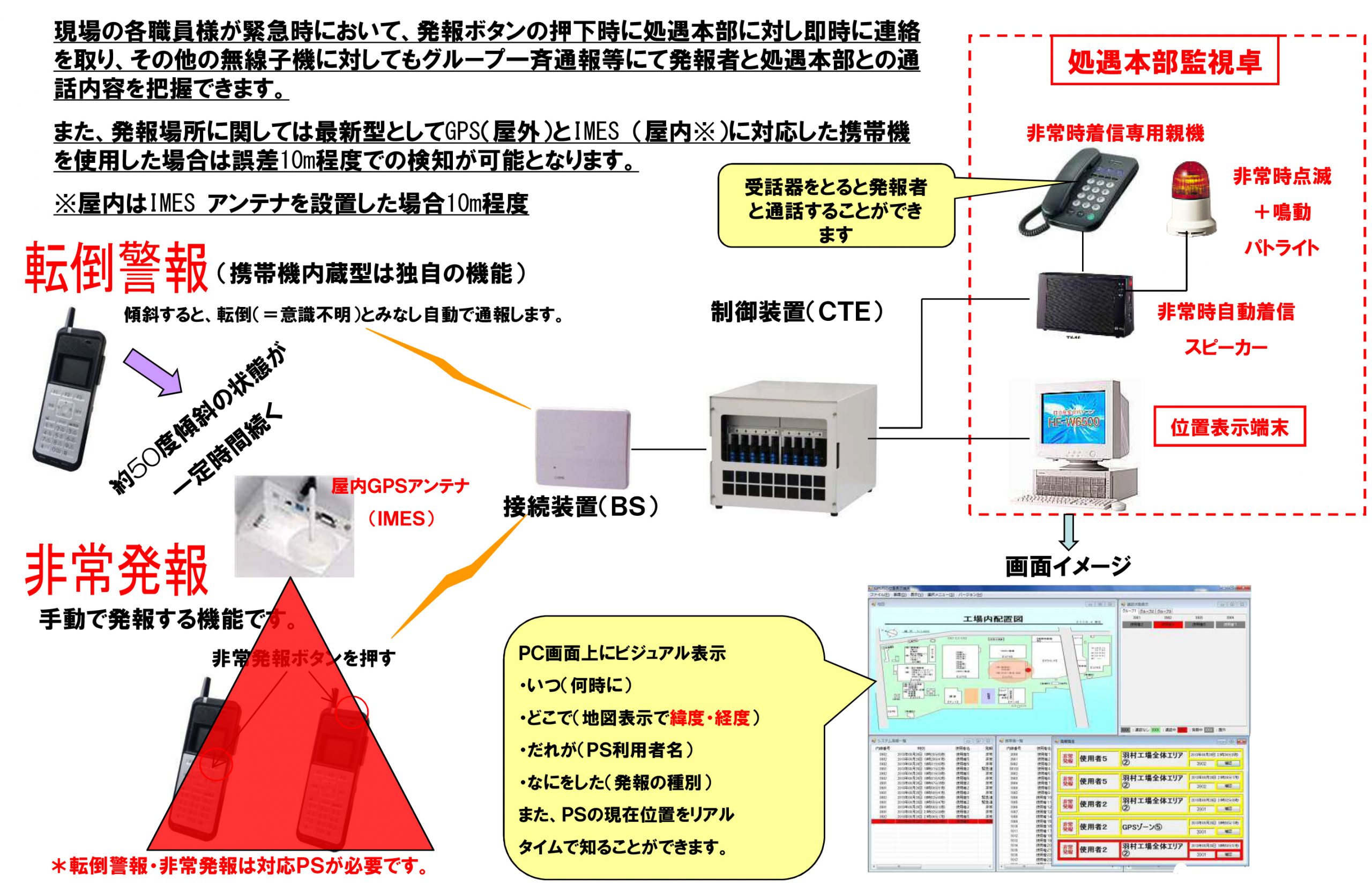

緊急発報時イメージ

●緊急発報時イメージ①


●緊急発報時イメージ②


製品仕様

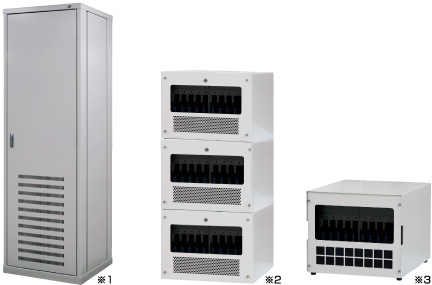

DRX3000T/3000L 収容ラック、キャビネット仕様


項目 収容架(2.2m)※1 収容架(3ユニット)※2 キャビネット※3
電源電圧 AC100V±10% 50/60Hz
消費電力 3,000VA以下 1,800VA以下 500VA以下
構造 自立型ラック ビルディングブロック型 自立型棚置きタイプ
寸法(W×H×D)

単位:mm
※突起物、チャネルベースを除く

約700×2200×700 約500×1165×580 約420×350×500
質量 280kg以下 84kg以下 22kg以下
環境条件 周囲温度 0℃~40℃
相対湿度 25%~85%(結露なきこと)

DRX3000T/3000L 最大回線収容数
項目 DRX3000T DRX3000L
携帯電話機登録数 6144台
副装置(SCS) 16台
会議トランク座席数 32座席×6 32座席×102
接続装置収容数 152台 2432台
内線(有線)電話機接続数 128回線
有線ページング、モニタスピーカ回線 188回線 256回線
外線(アナログ)回線数 128回線
OD(SS,SR)専用線回線数 128回線
1.5M回線(PBX接続専用) 16回線 24回線
データ回線数(10BASE-T) 47回線 96回線
※最大収容数は回線の組合せ、実装構成により変化します。

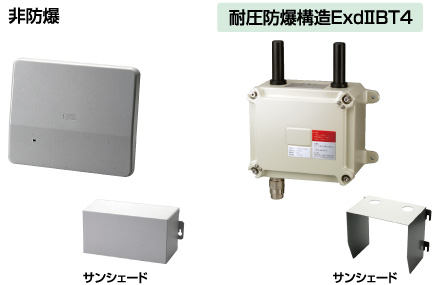

接続装置



項目 非防爆 防爆
無線周波数 1.9GHz帯
送信出力 平均10mW
制御装置とのインターフェース メタリック2線スター配線
電源 DC48V(制御装置により給電)
制御装置~接続装置間距離 2km以内(CCP-AP0.9Ømm使用時)
使用可能範囲(半径) 約100m(使用環境により異なります)
環境条件 周囲温度 -10℃~+50℃ -10℃~+40℃
相対湿度 65±20%(但し、結露しないこと)
防水構造 JIS C 0920保護等級4防まつ形
寸法(W×H×D)

単位:mm

約243×205×43 約340×230×152
重量 約750g 約10kg

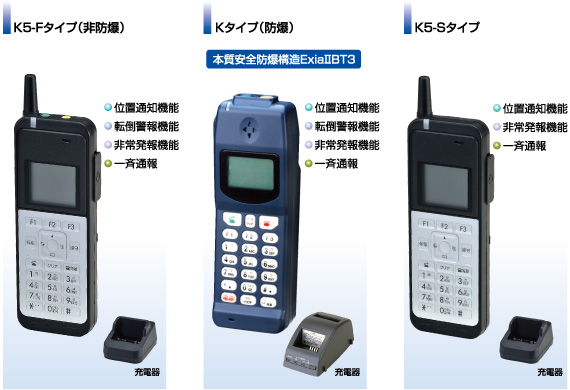

携帯電話機



項目 K5-Fタイプ Kタイプ K5-Sタイプ
無線周波数 1.9GHz
送信電力 平均10mW
使用電池 リチウムイオン ニッケル水素 リチウムイオン
連続通話時間 約10時間
連続待受時間 約300時間 約100時間 約300時間
充電時間 約3時間 約1.5時間 約3時間
防水構造 IP54※注1 JIS保護等級3(防雨型)相当※注1 IP54※注1

項目 K5-Fタイプ(非防爆) Kタイプ(防爆) K5-Sタイプ
子機間通話 可能※注2
バイブレータ
寸法(W×H×D)

単位:mm

45×125×14 45×135×28 45×125×14
液晶表示 ・半角英数/カナ
  :16文字×6行
・全角漢字/かな/英数
 :8文字×4行
ドットマトリックス表示、英文字、カタカナ ・半角英数/カナ
 :16文字×6行
・全角漢字/かな/英数
 :8文字×4行
質量 (電池パック含む) 約88g 約200g 約88g
※注1:イヤホンマイクジャック、MicroUSBコネクタケーブルが装着された状態では、防塵・防水対応にはなりません。
※注2:通話時間を3分以内とし2秒間の休止時間を設けるようになっています。また、同一システムに収容されている携帯電話機同士でなければ通話できません。
